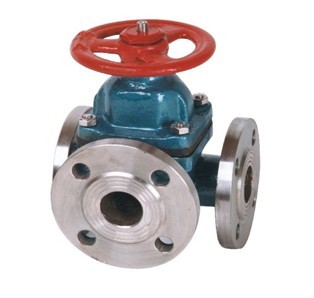

三通隔膜閥 G49W、G49J
部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪
二、三通隔膜閥用途：
三通隔膜閥用途：三通隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN1.0
三、三通隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
四、三通隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
五、三通隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
六、G49J三通隔膜閥主要尺寸及重量：
|
DN
mm |
公稱壓力
MPa |
工作壓力
MPa |
L
（mm） |
D
（mm） |
D1
（mm） |
n-φd
（mm） |
F
（mm） |
H1
（mm） |
H2
（mm） |
D0
（mm） |
質量 |
|
25 |
1．0 |
1．0 |
160 |
96 |
115 |
85 |
4-14 |
108 |
120 |
66 |
5．5 |
|
32 |
180 |
118 |
135 |
100 |
4-18 |
138 |
157 |
96 |
8．5 |
|
40 |
200 |
135 |
145 |
110 |
4-18 |
147 |
167 |
96 |
12．5 |
|
50 |
230 |
150 |
160 |
125 |
4-18 |
167 |
192 |
96 |
17 |
|
65 |
290 |
182 |
180 |
145 |
4-18 |
194 |
229 |
165 |
24．5 |
|
80 |
310 |
210 |
195 |
160 |
4-18 |
212 |
252 |
230 |
33．5 | |
